LM 가이드의 분류

LM 가이드의 분류



1) 구동체에 의한 분류



볼 방식 : 일반적인 LM GUIDE

               고하중 , 고정밀도 , 고강성

               속도의 한계 ( 초당 3M 이상 어려움 ) , 소음



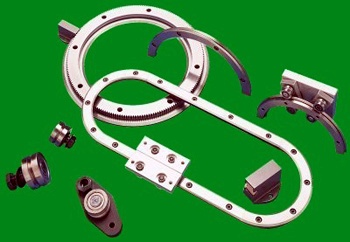

롤러방식 : 상기의 아래그림

               고속 ( 초당 6M ) , 저소음 , 분진등에 강함

               중간 정밀도 , 중간 강성 , 중간 하중



 * 롤러 방식중 볼방식과 동일 한 모양인데  작은 롤러만 넣은 제품도

      있다. 이 제품은 완전히 다른 특성을 가지고 있고, 수요도 적다.



2) 볼 잡촉 방법에 의한 분류



고딕아치 :  볼의 접촉 각이 벌러지게 되어 있다.

                단열 사용시 강점, 모멘트에 강하다.

                복열 사용시 조립의 어려움, 주행면의 오차 흡수 적음



써큘러아크 : 볼의 접촉각이 모아지게 되어있다.

                복열 사용시 유리 ( 일반적인 사용방법 ), 오차흡수력 큼

                단열 사용시 모멘트 적음.



3) 볼 구름 방식에 의한 분류



일반 볼사용 :

             가격저렴, 후처리( 도금,코팅등 )용이

             소음, 스틱슬립 , 윤활문제 발생



리테이너 볼 시용

             저소음, 속도 빠름 , 자기윤활 가능

             고가격 , 후처리 곤란



4) 국적별 분류



THK : 세계 최고의 LM GUIDE MAKER   일본 , 중국 , 미국 , 유럽 등에 걸친

        다국적 기업

삼익-THK : 일본  THK와 삼익의 합작, 국내서 일부 LM GUIDE 생산

SBC : 한국회사 열심히 분발 중, 품질은 많이 좋아졌으나,

         종류의 다양성과 신제품(리테이너 타입등 ) 이 좀 부족하다.



NSK : 볼베어링과 볼스크류는 최고,   일본

NB : 미니츙 가이드 및 볼부쉬 특주 품 강세  일본





IKO : 미니추어 가이드 롤러 베어링 강세  일본

INA : 유럽의 베어링 업체, 최근 직선 운동 부분에도 적극적 공세중

TSUBAKI : 국내 시장에 거의 진출이 적음  일본





TSK : 미니츄어가 주품목인 중급 업체  일본

SKF : 유럽의 베어링 관련 최대의 회사  유럽(다국적)



STAR : 독일의 만네스만의 자회사  독일



HIWIN : 대만 최대의 MAKER  대만에서 가장 오래 �다

AMT :  최근 생긴  대만 MAKER  대만제품으론 좋은 품질



CPC : 대만의 미니츄어 중심회사, 최근 영역을 넓히고 있다.

LSK : 최근 생긴 대만 회사

[출처] LM GUIDE의 분류|작성자 그리심산
